Theta Flow 形貌模块是一个创新系统。能够区分表面粗糙度对接触角结果的影响，因此，粗糙度校正的接触角可以对研究和质量控制目的进行更好的比较。

Theta Flow 形貌模块

能够区分表面粗糙度对接触角结果影响的创新系统，经过粗糙度校正的接触角可以对研究结果进行更好的比较。

Theta Flow 形貌模块特点与优点

• 能够对同一位置精确定义接触角和表面粗糙度的综合方法。通过自动化软件计算将表面化学和形貌数据相结合。

• 提供快速表面表征方法，不需要专家运行样品。

• 多种粗糙度测量：同时提供2D和3D表征。

应用

许多用于优化润湿性和粘附性能的表面改性和涂层技术都会对材料表面化学和粗糙度造成一定的影响。了解这两个因素对润湿性影响的机理，可使之成为在产品研发过程和质量控制中的有力工具。粗糙度修正的接触角也能够用于计算粗糙表面上的基本表面自由能。3D形貌模块可以用于研究微观尺度的粗糙度，许多应用中都需要考虑这一因素，例如：

• 涂层和表面改性

• 纸张和板材润湿性

• 植体生物相容性

• 建筑与建筑材料

产品细节

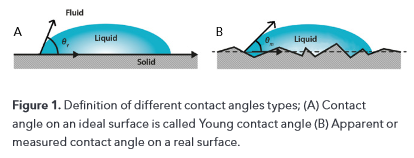

润湿性通常由接触角实验来研究，由应用于理想表面的著名的杨氏方程定义。表面自由能的理论也是基于使用杨氏接触角来进行计算。通常，表面被假设成化学性质均匀、形貌均一、光滑的平面，然而真实表面并非如此。表面粗糙度是可以增强润湿行为和影响粘附力行为的一种处理方式。详见理论文摘 7.

Theta 3D形貌模块使用户能够定义杨氏接触角和表面自由能测量，并根据Wenzel理论对粗糙表面的测量。粗糙度修正的接触角能够使用户了解粗糙度和表面化学组成分别对表面润湿性的影响。使用高准确度的XYZ自动样品台，用户能够同时原位进行测量并绘制完整的表面形貌图，从而研究表面均匀性和清洁度。用户使用3D形貌模块可以得到如下参数：

-θc，粗糙度修正的接触角

-3D和2D形貌参数和视图

• 3D 粗糙度图像和参数： Sdr, Sa 和

• 2D 粗糙度图像和参数： Ra, Rq, Rp, Rv, Rz 和 R10z

采用Attension^® 形貌模块测试纸质样品：光学图像（左）、2D图像（中）和3D图像（右）
